研究院配备Keysight 16862A便携式逻辑分析仪，用于院内科研活动的同时向社会开放共享，欢迎联系我们对接合作。
一、设备概述

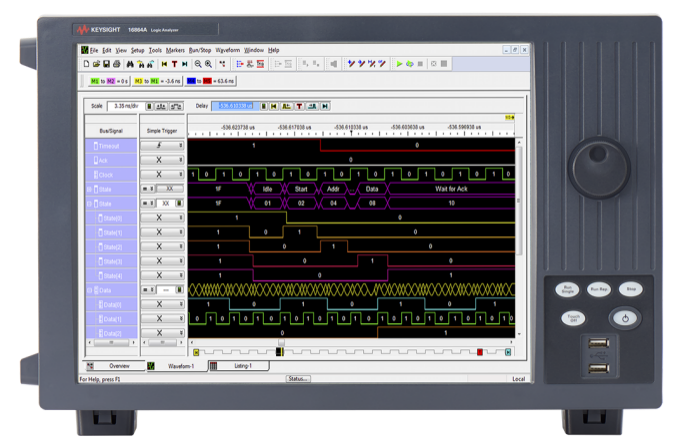

16862A属于是德科技16860A系列便携式逻辑分析仪，是业内高性能便携式数字信号测试分析系统。设备基于高速时序采样、状态捕获与信号完整性分析技术，通过多通道同步采集数字信号，实时解析时序关系、协议数据与电气异常，实现对数字电路、高速接口与内存系统的高精度调试、验证与故障定位，适用于人工智能硬件、嵌入式系统、FPGA/ASIC开发、高速总线测试、精密工程、科学研究等领域。
二、设备厂家
品牌：Keysight Technologies（是德科技）全球领先的电子测试测量企业，专注于高速数字、射频微波、光电等测试解决方案，其 16860A系列逻辑分析仪以高采样率、深存储、强信号完整性分析与高稳定性著称，广泛用于高端芯片与数字系统研发。
三设备型号与规格
系统型号：Keysight 16862A便携式逻辑分析仪核心组件清单如下：
四、系统功能特点
🔷 高速高分辨率采集
68通道同步采集，全通道2.5GHz、半通道5GHz、四分之一通道10GHz（选件 T10）时序采样率，最高12.5GHz 时序变焦，时间分辨率达80ps，精准捕捉毛刺、跳变与异常信号。
🔷 大容量深度存储
标配2MB 存储，可选扩展至128MB；半通道模式最大256MB，四分之一通道模式最大512MB，满足长时间、大数据量连续采集需求。
🔷 高级触发与信号完整性
搭载1.4GHz触发序列器，支持边沿、电平、脉冲、协议、多条件组合触发；全通道 Eye Scan眼图扫描，快速定位信号完整性问题。
🔷 多域协同分析
支持与是德示波器无缝联动（View Scope），实现数字域与模拟域联合测量、时间关联与交叉触发，提升复杂问题定位效率。
🔷 专业总线与内存分析
支持DDR/DDR2/DDR3、LPDDR/LPDDR2/LPDDR3、ONFi等内存总线分析，可进行总线解码、事务概览、合规性测试与性能分析。
🔷 开放扩展与自动化
支持COM自动化编程与远程控制，可集成第三方软件与自动化测试平台；支持状态/时序采样模式切换、多视图数据展示。
🔷 便携稳定部署
一体化便携式设计，支持实验室、现场等多场景快速部署；宽幅电压输入，环境适应性强，满足科研与工程测试需求。
五、设备用途
AI芯片与硬件调试：NPU、FPGA、ASIC 底层信号采集、时序验证、高速接口联调。嵌入式系统开发：单片机、ARM、嵌入式 Linux 硬件底层调试，定位死机、通信异常。高速总线分析：DDR/LPDDR/ONFi等内存总线、通用串行/并行总线时序测试、数据纠错、稳定性验证。精密电子与科研：数字电路验证、通信原理实验、智能硬件研发、算法硬件化调试。自动化测试集成：搭建自动化测试产线，实现硬件批量检测、故障分类与数据统计。
目前，该系统有力地支持了研究院在人工智能硬件、嵌入式智能系统、高速数字电路、机器人电控等方向的科研与项目开发，亦欢迎各方与我们联系，共同开展相关科研项目与技术合作。
